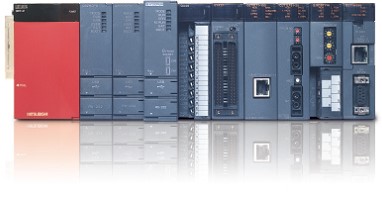

MITSUBISHI Q系列
1.CPU模組
|
產品型號 |
一般CPU模組 |
高階CPU模組 | |||||||
|
Q00JCPU |
Q00CPU |
Q01CPU |
Q02CPU |
Q02HCPU |
Q06HCPU |
Q12HCPU |
Q25HCPU | ||
|
程式語言 |
|
Ladder/List |
Ladder/List/SFC | ||||||
|
執行速度 |
LD |
200ns |
160ns |
100ns |
79ns |
34ns | |||
|
MOV |
700ns |
560ns |
350ns |
237ns |
102ns | ||||
|
浮點運算 |
─ |
1815ns |
782ns | ||||||
|
程式容量 |
8k |
14k |
28k |
60k |
124k |
252k | |||
|
記憶體容量 |
58k |
94k |
112k |
240k |
496k |
1008k | |||
|
輸入點(X) |
2048 |
8192 | |||||||
|
輸出點(Y) |
2048 |
8192 | |||||||
|
補助Relay(M) |
8192點 (M 0~8191) | ||||||||
|
保持Relay(L) |
2048點 (L 0~2047) |
8192點 (L 0~8191) | |||||||
|
網路Relay(B) |
2048點 (B 0~7FF) |
8192點 (B 0~1FFF) | |||||||
|
計時器(T) |
512點 (T 0~511) |
2048點 (T 0~2047) | |||||||
|
保持計時器(ST) |
0點 | ||||||||
|
計數器( C ) |
512點 (C 0~511) |
1024點 (C 0~1023) | |||||||
|
資料暫存器(D) |
11136點 (D 0~11135) |
12288點 (D 0~12287) | |||||||
|
網路暫存器(W) |
2048點 (W 0~7FF) |
8192點 (W 0~1FFF) | |||||||
|
警報點(F) |
1024點 (F 0~1023) |
2048點 (F 0~2047) | |||||||
|
Edge Relay(V) |
1024點 (V 0~1023) |
2048點 (V 0~2047) | |||||||
|
檔案暫存器( R ) |
─ |
32k |
32k |
32k/64k |
128k | ||||
|
特殊網路Relay(SB) |
1024點 (SB 0~3FF) |
2048點 (SB 0~7FF) | |||||||
|
特殊網路暫存器(SW) |
1024點 (SW 0~3FF) |
2048點 (SB 0~7FF) | |||||||
|
步進點(S) |
2048點 (S 0~2047) |
8192點 (S 0~8191) | |||||||
|
間接指標(Z) |
10點 (Z 0~9) |
16點 (Z 0~15) | |||||||
|
指標(P) |
300點 (P 0~299) |
4096點 (P 0~4095) | |||||||
|
中斷插入指標( I ) |
128點 (I 0~127) |
256點 (I 0~255) | |||||||
|
特殊Relay(SM) |
1024點 (SM 0~1023) |
2048點 (SM 0~2047) | |||||||
|
特殊暫存器(SD) |
1024點 (SD 0~1023) |
2048點 (SD 0~2047) | |||||||
|
函數輸入(FX) |
16點 (FX 0~F) |
16點 (FX 0~F) | |||||||
|
函數輸出(FY) |
16點 (FY 0~F) |
16點 (FY 0~F) | |||||||
|
函數暫存器(FD) |
5點 (FD 0~4) |
5點 (FD 0~4) | |||||||
2.電源模組
|
產品型號 |
Q61SP |
Q61P-A1 |
Q61P-A2 |
Q62P |
Q64P |
Q63P | |
|
適用基座 |
Q3□SB |
Q3□B, Q6□SB | |||||
|
輸入電源 |
AC電源 |
DC電源 | |||||
|
AC85~264 |
AC85~132 |
AC170~264 |
AC85~264 |
AC85~132V |
DC24V | ||
|
AC170~264 | |||||||
|
輸入頻率 |
50/60Hz ±5% |
| |||||
|
輸出電流 |
5VDC |
|
|
|
|
| |
|
24VDC |
─ |
|
─ | ||||
3.底座及擴充線
|
品 名 |
型 號 |
規 格 |
消耗電流(DC5V) |
尺 寸 |
|
不可擴充主底座 |
Q32SB |
2槽主底座 |
0.086 |
98 x 114 x |
|
Q33SB |
3槽主底座 |
0.086 |
98 x142 x | |
|
Q35SB |
5槽主底座 |
0.091 |
98 x 198 x | |
|
可擴充主底座 |
Q33B |
3槽主底座 |
0.105 |
98 x 189 x |
|
Q35B |
5槽主底座 |
0.11 |
98 x 245 x | |
|
Q38B |
8槽主底座 |
0.114 |
98 x 328 x | |
|
Q312B |
12槽主底座 |
0.121 |
98 x 439 x | |
|
擴充底座(不需電源模組) |
Q52B |
2槽擴充底座 |
0.08 |
98 x 106 x |
|
Q55B |
5槽擴充底座 |
0.1 |
98 x 189 x | |
|
擴充底座(需加電源模組) |
Q63B |
3槽擴充底座 |
0.105 |
98 x 189 x |
|
Q65B |
5槽擴充底座 |
0.11 |
98 x 245x | |
|
Q68B |
8槽擴充底座 |
0.114 |
98 x 328 x | |
|
Q612B |
12槽擴充底座 |
0.121 |
98 x 439 x | |
|
擴充連接線 |
QC05B |
底座間連接線 |
- | |
|
QC06B |
底座間連接線 |
- | ||
|
QC12B |
底座間連接線 |
- | ||
|
QC30B |
底座間連接線 |
- | ||
|
QC50B |
底座間連接線 |
- | ||
|
QC100B |
底座間連接線 |
- | ||
4.輸入模組
|
品 名 |
型 號 |
規 格 |
消耗電流 |
I/O點數 | |
|
DC5V |
DC24V | ||||
|
輸 入 模 組 |
QX10 |
16點 AC120V輸入 |
0.05 |
- |
X16點 |
|
QX28 |
8點 AC100~240輸入 |
0.05 |
- |
X16點 | |
|
QX40 |
16點NPN輸入 |
0.05 |
- |
X16點 | |
|
QX40-S1 |
16點NPN輸入(高速) |
0.05 |
- |
X16點 | |
|
QX41 |
32點NPN輸入 |
0.075 |
- |
X32點 | |
|
QX41-S1 |
32點NPN輸入(高速) |
0.075 |
- |
X32點 | |
|
QX42 |
64點NPN輸入 |
0.09 |
- |
X64點 | |
|
QX42-S1 |
64點NPN輸入(高速) |
0.09 |
- |
X64點 | |
|
QX70 |
16點NPN/PNP輸入 |
0.055 |
- |
X16點 | |
|
QX71 |
32點NPN/PNP輸入 |
0.055 |
- |
X32點 | |
|
QX72 |
64點NPN/PNP輸入 |
0.085 |
- |
X64點 | |
|
QX80 |
16點PNP輸入 |
0.05 |
- |
X16點 | |
|
QX81 |
32點PNP輸入 |
0.075 |
- |
X32點 | |
|
QI60 |
16點中斷插入模組 |
0.14 |
- |
F16點 | |
5.輸出模組
|
品 名 |
型 號 |
規 格 |
消耗電流 |
I/O點數 | |
|
DC5V |
DC24V | ||||
|
輸 出 模 組 |
QY10 |
16點繼電,器輸出 ( |
0.43 |
- |
Y16點 |
|
QY |
8點繼電器獨立輸出 ( |
0.43 |
- |
Y16點 | |
|
QY22 |
16點 SSR 輸出 ( |
0.4 |
- |
Y16點 | |
|
QY40P |
16點 NPN 輸出 ( |
0.065 |
0.01 |
Y16點 | |
|
QY41P |
32點 NPN 輸出 ( |
0.105 |
0.02 |
Y32點 | |
|
QY42P |
64點 NPN 輸出 ( |
0.15 |
0.04 |
Y64點 | |
|
QY50 |
16點 NPN 輸出 ( |
0.08 |
0.02 |
Y16點 | |
|
QY |
8點 NPN 獨立輸出 ( |
0.11 |
- |
Y16點 | |
|
QY70 |
16點 NPN 輸出 (16mA) |
0.095 |
0.09 |
Y16點 | |
|
QY71 |
32點 NPN 輸出 (16mA) |
0.15 |
0.17 |
Y32點 | |
|
QY80 |
16點 PNP 輸出 ( |
0.08 |
0.02 |
Y16點 | |
|
QY81P |
32點 PNP 輸出 ( |
0.095 |
0.04 |
Y32點 | |
|
空 白 模 組 |
QG60 |
空殼模組 |
- |
- |
S16點 |
7.MELSEC NET網路模組
|
品 名 |
型 號 |
規 格 |
消耗電流 |
I/O點數 | |
|
DC5V |
DC24V | ||||
|
MELSEC NET/H網路模組 |
QJ71BR11 |
10Mbps同軸電纜介面 |
0.75 |
- |
F32點 |
|
QJ72BR15 |
10Mbps同軸電纜介面 |
0.75 |
- |
F32點 | |
|
QJ71LP21 |
10Mbps雙重光纖介面 |
0.55 |
- |
F32點 | |
|
QJ71LP21-25 |
10/25Mbps雙重光纖介面 |
0.55 |
- |
F32點 | |
|
QJ72LP25-25 |
10/25Mbps雙重光纖介面 |
0.89 |
- |
F32點 | |
|
QJ71LP |
10Mbps雙重光纖介面(50GI) |
0.55 |
- |
F32點 | |
|
QJ72LP |
10Mbps雙重光纖介面(50GI) |
0.89 |
- |
F32點 | |
|
QJ71LP21GE |
10Mbps雙重光纖介面(62.5GI) |
0.55 |
- |
F32點 | |
|
QJ72LP25GE |
10Mbps雙重光纖介面(62.5GI) |
0.89 |
- |
F32點 | |
8.乙太網路模組,串列通信模組,特殊模組
|
品 名 |
型 號 |
規 格 |
消耗電流 |
I/O點數 | |
|
DC5V |
DC24V | ||||
|
Ethernet模組 |
QJ71E71 |
乙太網路模組 |
0.43 |
- |
F32點 |
|
QJ71E71-B2 |
乙太網路模組(10BASE-2) |
0.7 |
- |
F32點 | |
|
QJ71E71-B5 |
乙太網路模組(10BASE-5) |
0.43 |
- |
F32點 | |
|
QJ71E71-100 |
乙太網路模組(10BASE-T,TX) |
0.5 |
- |
F32點 | |
|
串列通信模組 |
QJ |
RS-232,RS422/485各一個 |
0.31 |
- |
F32點 |
|
QJ |
兩個RS-232通信埠 |
0.26 |
- |
F32點 | |
|
QJ |
兩個RS-485通信埠 |
0.26 |
- |
F32點 | |
|
CC-Link模組 |
QJ61BT11N |
主站,副站 |
0.46 |
- |
F32點 |
|
類比數位轉換模組 |
Q64AD |
4點類比輸入(電壓,電流) |
0.63 |
- |
F16點 |
|
Q68ADV |
8點類比輸入(電壓) |
0.64 |
- |
F16點 | |
|
Q68ADI |
8點類比輸入(電流) |
0.64 |
- |
F16點 | |
|
數位類比轉換模組 |
Q62DA |
2點類比輸出(電壓,電流) |
0.33 |
- |
F16點 |
|
Q64DA |
4點類比輸出(電壓,電流) |
0.345 |
- |
F16點 | |
|
Q68DAV |
8點類比輸出(電壓) |
0.39 |
- |
F16點 | |
|
Q68DAI |
8點類比輸出(電流) |
0.38 |
- |
F16點 | |
|
溫度模組 |
Q64TD |
4點溫度輸入(熱電偶) |
0.5 |
- |
F16點 |
|
Q64TDV-GM |
4點溫度輸入(微小電壓輸入) |
0.5 |
- |
F16點 | |
|
Q64RD |
4點溫度輸入(Pt100) |
0.5 |
- |
F16點 | |
|
溫度控制模組 |
Q64TCTT |
4點熱電偶輸入,電晶體輸出 |
0.55 |
- |
F16點 |
|
Q64TCTTBW |
同上(附斷線檢知功能) |
0.64 |
- |
F32點 | |
|
Q64TCRT |
4點Pt100輸入,電晶體輸出 |
0.55 |
- |
F16點 | |
|
Q64TCRTBW |
同上(附斷線檢知功能) |
0.64 |
- |
F32點 | |
|
高速計數模組 |
QD62 |
DC輸入/NPN輸出 |
0.3 |
- |
F16點 |
|
QD62E |
DC輸入/PNP輸出 |
0.33 |
- |
F16點 | |
|
QD62D |
差動輸入/NPN輸出 |
0.38 |
- |
F16點 | |
|
伺服定位模組 |
QD70P4 |
開集極回路脈波輸出,4軸 |
0.55 |
- |
F32點 |
|
QD70P8 |
開集極回路脈波輸出,8軸 |
0.74 |
- |
F32點 | |
|
QD75P1 |
開集極回路脈波輸出,1軸 |
0.4 |
- |
F32點 | |
|
QD75P2 |
開集極回路脈波輸出,2軸 |
0.46 |
- |
F32點 | |
|
QD75P4 |
開集極回路脈波輸出,4軸 |
0.58 |
- |
F32點 | |
|
QD75D1 |
差動脈波輸出,1軸 |
0.52 |
- |
F32點 | |
|
QD75D2 |
差動脈波輸出,2軸 |
0.56 |
- |
F32點 | |
|
QD75D4 |
差動脈波輸出,4軸 |
0.82 |
- |
F32點 | |
|
QD |
SSCNET相容,1軸 |
0.4 |
- |
F32點 | |
|
QD |
SSCNET相容,2軸 |
0.4 |
- |
F32點 | |
|
QD |
SSCNET相容,4軸 |
0.4 |
- |
||
