項目

規格

電源、入出力

電源 規格

AC 電源型： AC100 ~ 240V DC 電源型： DC12 ~ 24V

輸入規格

DC24V ， 7mA/5mA 無電壓接點或 NPN 開集極

輸出規格

繼電器輸出型： 2A/1 點， 8A/4 點公共點　 AC250V,DC30V Max 電晶體出力型： 0.5A/ 1 點， 0.8A/4 點公共點　 DC5 ~ 30V

輸入輸出擴充

可用 FX0N ， FX2N 系列用的輸入輸出擴充模組

性能

程式記憶體

內含 8000 步序 RAM( 備份電池 ) 、註解輸入 ,RUN 中編緝程式 ,

記憶卡擴充時最大可擴充到 16000 步序

時計機能

內含萬年曆 ( 時間設定指命，時間比較指令 )

指命

基本指令 27 個，步階命令 2 個，應用命令 132 種

演算處理速度

基本命令： 0.08 μ s/ 指令 , 應用命令： 1.52 ~數 100 μ s/ 指命

高速處理

輸入輸出即時更新指令，輸入濾波調整指令，輸入中斷功能，定時中斷功能 , 計數器中斷功能 , 脈波捕捉功能

最大輸入輸出點數

256 點

補助繼電器 / 計時器

補助繼電器： 3072 點 / 計時器： 256 點

計數器

一般用 16 位元加算計數器： 200 點，一般用 16 位元加減算計數器： 35 點 , 高速用 32 位元加減算計數器 [1 相 ]60kHz/2 點， 10kHz/4 點 [2 相 ]30kHz/ 1 點， 5kHz/ 1 點

資料暫存器

一般用 8000 點，間接定址用 16 點

其他

模擬電位器

2 點內藏、 FX2N-8AV-BD 型功能擴充板可增加 8 點

功能擴充板

FX2N- □□□ -BD 型的功能擴充板

特殊轉接器

可用 FX2N-CNV-BD 連接

特殊擴充模組

可使用 FX0N,FX2N 系列的特殊模組

顯示模組

FX-10DM 等或 GOT,ET 人機介面

可用的 通信 規格

RS-232C ， RS-485 ， RS-422 ，簡易 PC 連線，並列通訊，電腦連接， CC-Link ， CC-Link/LT ， MELSEC-I/O 連接， AS- ｉ網路

擴充機種選擇

FX2N 」，「 FX2 」。注意「 FX2 」選擇時有使用制限

型號

合計點數

輸入輸出力點數/輸入輸出力形式

外形寸法 W×H×D(mm)

輸入

輸出

FX2N-16MR

16點

8 點

DC24V

8 點

繼電器輸出

130×90×87

FX2N-16MS

SSR輸出

FX2N-16MT

電晶體輸出

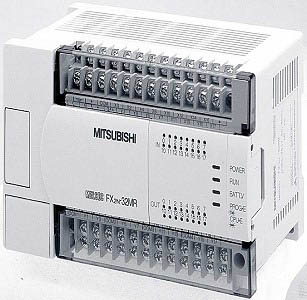

FX2N-32MR

32 點

16點

DC24V

16點

繼電器輸出

150×90×87

FX2N-32MS

SSR輸出

FX2N-32MT

電晶體輸出

FX2N-48MR

48 點

24 點

DC24V

24 點

繼電器輸出

182×90×87

FX2N-48MS

SSR輸出

FX2N-48MT

電晶體輸出

FX2N-64MR

64 點

32 點

DC24V

32 點

繼電器輸出

220×90×87

FX2N-64MS

SSR輸出

FX2N-64MT

電晶體輸出

FX2N-80MR

80 點

40 點

DC24V

40 點

繼電器輸出

285×90×87

FX2N-80MS

SSR輸出

FX2N-80MT

電晶體輸出

FX2N-128MR

128點

64 點

DC24V

64 點

繼電器輸出

350×90×87

FX2N-128MT

電晶體輸出

型號

合計點數

輸入輸出力點數/輸入輸出力形式

外形寸法 W × H × D(mm)

輸入

輸出

FX2N-32MR-D

32 點

16 點

DC24V

16 點

繼電器輸出

150 × 90 × 87

FX2N-32MT-D

電晶體輸出

FX2N-48MR-D

48 點

24 點

DC24V

24 點

繼電器輸出

182 × 90 × 87

FX2N-48MT-D

電晶體輸出

FX2N-64MR-D

64 點

32 點

DC24V

32 點

繼電器輸出

220 × 90 × 87

FX2N-64MT-D

電晶體輸出

FX2N-80MR-D

80 點

40 點

DC24V

40 點

繼電器輸出

285 × 90 × 87

FX2N-80MT-D

電晶體輸出

輸入輸出

合計點數

輸入點數

輸出點數

繼電器輸出

電晶體輸出

SSR輸出

電 源 電壓

輸入信號電壓

32

16

16

FX2N-32ER

FX2N-32ET

FX2N-32ES

AC100~240V

DC24V

48

24

24

FX2N-48ER

FX2N-48ET

－

AC100~240V

48

24

24

FX2N-48ER-D

FX2N-48ET-D

－

DC24V

48

24

24

FX2N-48ER-UA1/UL

－

－

AC100~240V

AC100V

輸入輸出

合計點數

輸入點數

輸出點數

DC,AC 輸入

繼電器輸出

電晶體輸出

8(16)

4(8)

4(8)

FX0N-8ER[DC24V]*

－

8

8

－

FX0N-8EX[DC24V]

－

－

8

8

－

FX0N-8EX-UA1/UL[AC100V]

－

－

8

－

8

－

FX0N-8EYR

FX0N-8EYT FX0N-8EYT-H

16

16

－

FX0N-16EX[DC24V]

－

－

16

－

16

－

FX0N-16EYR

FX0N-16EYT

16

16

－

FX2N-16EX[DC24V]

－

－

16

－

16

－

FX2N-16EYR

FX2N-16EYT

16

16

－

FX2N-16EX-C[DC24V]

－

－

16

16

－

FX2N-16EXL-C[DC5V]

－

－

16

－

16

－

－

FX2N-16EYT-C

型號

功能

DC5V 消耗電流

DC24V 消耗電流 ( 電力 )

外部給電

內部給電

FX0N-3A

2ch:A/D,1ch:D/A 　類比輸出入模組

30mA

－

90mA

FX2N-5A

4ch:A/D,1ch:D/A 　類比輸出入模組

70mA

90mA

－

FX2N-2AD

2ch 類比輸入模組

20mA

－

50mA

FX2N-4AD

4ch 類比輸入模組

30mA

55mA

－

FX2N-8AD

8ch 類比輸入模組

50mA

80mA

－

FX2N-4AD-PT

4ch Pt100 形溫度輸入模組

30mA

50mA

－

FX2N-4AD-TC

4ch K type 熱電對形輸入模組

30mA

50mA

－

FX2N-2LC

2ch 溫度 控制模組

70mA

55mA

－

FX2N-2DA

2ch 類比輸出模組

30mA

－

85mA

FX2N-4DA

4ch 類比輸出模組

30mA

200mA

－

FX2N-1HC

1ch 高速 計數器模組

90mA

－

－

FX2N-1PG

1 軸用 脈波輸出模組

55mA

40mA

－

FX2N-10PG

1 軸用 脈波輸出模組

120mA

*5

－

FX2N-232IF

RS-232C 通信用 模組

40mA

80mA

－

FX2N-16CCL-M*6

CC-Link 用 親局

－

150mA

－

FX2N-32CCL

CC-Link 用 子局

130mA

50mA

－

FX2N-64CL-M

CC-Link/LT 用親局

190mA

專用電源 供應器 給電

FX2N-16LNK-M

MELSEC-I/O LINK 親局

200mA

90mA*2

－

FX2N-32ASI-M*6

AS- ｉ 親局

150mA

70mA*4

－

FX2N-10GM

1 軸用 定位模組

－

5W

－

FX2N-20GM

2 軸用 定位模組

－

10W

－

FX2N-1RM-SET

回轉角度檢測模組

－

5W

－

形名

機 能

DC5V 消費電流

DC24V 消費電流 ( 電力 )

外部給電

內部給電

FX0N-232ADP

RS-232C 通信用擴充模組 (FX2N-CNV-BD 要 )

200mA

－

－

FX0N-485ADP

RS-485 通信用擴充模組 (FX2N-CNV-BD 要 )

30mA

50mA

－

FX2NC-232ADP

RS-232C 通信用擴充模組 (FX2N-CNV-BD 要 )

100mA

－

－

FX2NC-485ADP

RS-485 通信用擴充模組<,SPAN lang=EN-US ,style="FONT-SIZE: 10pt; COLOR: #333333; FONT-FAMILY: Arial; mso-font-kerning: 0pt"> (FX2N-CNV-BD 要 )

150mA

－

－

FX2N-232-BD

RS-232C 通信用功能擴充板

20mA

－

－

FX2N-485-BD

RS-485 通信用功能擴充板

60mA

－

－

FX2N-422-BD

RS-422 通信用功能擴充板

60mA

－

－

FX2N-CNV-BD

特殊模組擴充用轉接器

0mA

－

－

FX2N-8AV-BD

類比輸入功能擴充板 (8ch)

20mA

－

－
