項目

規格

電源、入出力

電源規格

AC 電源型： AC100 ~ 240V DC 電源型： DC12 ~ 24V

輸入規格

DC24V ， 7mA/5mA 無電壓接點或 NPN 開集極

輸出規格

繼電器輸出型： 2A/1 點， 8A/4 點公共點　 AC250V,DC30V Max 電晶體出力型： 0.5A/ 1 點， 0.8A/4 點公共點　 DC5 ? 30V

輸入輸出擴充

可用 FX0N ， FX2N 系列用的輸入輸出擴充模組

性能

程式記憶體

內含 8000 步序 RAM( 備份電池 ) 、註解輸入 ,RUN 中編緝程式 ,

記憶卡擴充時最大可擴充到 16000 步序

時計機能

內含萬年曆 ( 時間設定指命，時間比較指令 )

指命

基本指令 27 個，步階命令 2 個，應用命令 89 種

演算處理速度

基本命令： 0.55 ~ 0.7 μ s/ 指令 , 應用命令： 3.7 ~數 100 μ s/ 指命

高速處理

輸入輸出即時更新指令，輸入濾波調整指令，輸入中斷功能，定時中斷功能 , 計數器中斷功能 , 脈波捕捉功能

最大輸入輸出點數

128 點

補助繼電器 / 計時器

補助繼電器： 1536 點 / 計時器： 256 點

計數器

一般用 16 位元加算計數器： 200 點，一般用 16 位元加減算計數器： 35 點 , 高速用 32 位元加減算計數器 [1 相 ]60kHz/2 點， 10kHz/4 點 [2 相 ]30kHz/ 1 點， 5kHz/ 1 點

資料暫存器

一般用 8000 點，間接定址用 16 點

其他

模擬電位器

2 點內藏、 FX1N-8AV-BD 型功能擴充板可增加 8 點

功能擴充板

FX1N- □□□ -BD 型的功能擴充板

特殊轉接器

可用 FX1N-CNV-BD 連接

特殊擴充模組

6 種類 (FX0N-3A ， FX2N-16CCL-M ， FX2N-32CCL ， FX2N-64CL-M ， FX2N-16LNK-M ， FX2N-32ASI-M)

顯示模組

FX1N-5DM 。 FX-10DM 等或 GOT,ET 人機介面

可用的通信規格

RS-232C ， RS-485 ， RS-422 ，簡易 PC 連線，並列通訊，電腦連接， CC-Link ， CC-Link/LT ， MELSEC-I/O 連接， AS- ｉ網路

擴充機種選擇

「 FX1N 」、「 FX2N 」，「 FX2 」。注意「 FX2N 」，「 FX2 」選擇時有使用制限

型號

合計點數

輸 入 輸 出 力 點 數/輸 入 輸 出 力 形 式

外形尺寸 W × H × D(mm)

輸入

輸出

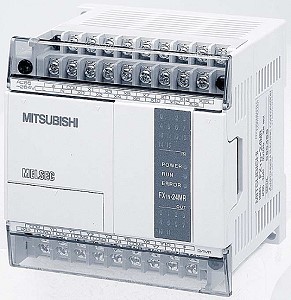

FX1N-24MR

24 點

14 點

DC24V

10 點 *

繼電器輸出

90 × 90 × 75

FX1N-24MT

電晶體輸出

FX1N-40MR

40 點

24 點

DC24V

16 點

繼電器輸出

130 × 90 × 75

FX1N-40MT

電晶體輸出

FX1N-60MR

60 點

36 點

DC24V

24 點

繼電器輸出

175 × 90 × 75

FX1N-60MT

電晶體輸出

型號

合計點數

輸入輸出力點數/輸入輸出力形式

外形尺寸 W × H × D(mm)

入力

出力

FX1N-24MR-D

24 點

14 點

DC24V

10 點

繼電器輸出

90 × 90 × 75

FX1N-24MT-D

電晶體輸出

FX1N-40MR-D

40 點

24 點

DC24V

16 點

繼電器輸出

130 × 90 × 75

FX1N-40MT-D

電晶體輸出

FX1N-60MR-D

60 點

36 點

DC24V

24 點

繼電器輸出

175 × 90 × 75

FX1N-60MT-D

電晶體輸出

輸出輸入合計點數

輸入點數

輸出點數

繼電器輸出

電晶體輸出

電源電壓

輸入信號電壓

32

16

FX2N-32ER

FX2N-32ET

AC100~240V

DC24V

40

24

FX0N-40ER

FX0N-40ET

AC100~240V

40

24

16

FX0N-40ER-D

－

DC24V

48

24

16

FX2N-48ER

－

AC100~240V

24

24

FX2N-48ET

－

48

24

24

FX2N-48ER-UA1/UL

－

AC100V

輸出輸入合計點數

輸入點數

輸出

點數

DC,AC 輸入

繼電器輸出

電晶體輸出

8(16)

4(8)

4(8)

FX0N-8ER[DC24V] *

－

8

8

－

FX0N-8EX[DC24V]

－

－

8

8

－

FX0N-8EX-UA1/UL[AC100V]

－

－

8

－

8

－

FX0N-8EYR

FX0N-8EYT

16

16

－

FX0N-16EX[DC24V]

－

－

16

－

16

－

FX0N-16EYR

FX0N-16EYT

16

16

－

FX2N-16EX[DC24V]

－

－

16

－

16

－

FX2N-16EYR

FX2N-16EYT

16

16

－

FX2N-16EX-C[DC24V]

－

－

16

16

－

FX2N-16EXL-C[DC5V]

－

－

16

－

16

－

－

FX2N-16EYT-C

型號

功能

DC24V 消耗電流

外部給電

內部給電

FX0N-3A

2ch:A/D,1ch:D/A 類比輸出入模組

－

90mA

FX2N-16CCL-M

CC-Link 用 親局

150mA

－

FX2N-32CCL

CC-Link 用 子局

50mA

－

FX2N-64CL-M

CC-Link/LT 用 親局

專用電源 供應器 給電

FX2N-16LNK-M

MELSEC-I/O LINK 親局

90mA*2

－

FX2N-32ASI-M

AS-i 親局

70mA*4

－

型號

功能

DC24V 消耗電流

外部給電

內部給電

FX0N-232ADP

RS-232C 通信用擴充模組 (FX1N-CNV-BD 要 )

－

－

FX0N-485ADP

RS-485 通信用擴充模組 (FX1N-CNV-BD 要 )

50ma

－

FX2NC-232ADP

RS-232C 通信用擴充模組 (FX1N-CNV-BD 要 )

－

－

FX2NC-485ADP

RS-485 通信用擴充模組 (FX1N-CNV-BD 要 )

－

－

FX1N-232-BD

RS-232C 通信用 功能擴充板

－

－

FX1N-485-BD

RS-485 通信用功能擴充板

－

－

FX1N-422-BD

RS-422 通信用功能擴充板

－

－

FX1N-4EX-BD*6

輸入功能擴充板 (DC24V 4 點 )

－

－

FX1N-2EYT-BD*6

輸出功能擴充板 ( 電晶體輸出 2 點 )

－

－

FX1N-2AD-BD*6

類比輸入功能擴充板 (2ch)

－

－

FX1N-1DA-BD*6

類比輸出功能擴充板 (1ch)

－

－

FX1N-CNV-BD

特殊模組擴充用轉接器

－

－

FX1N-8AV-BD

類比輸入功能擴充板 (8ch)

－

－
